模擬仿真系統
2022.08.11
■ 產品概述
綜合仿真推演與效能評估分系統提供的一個仿真設計,、開發,、規劃,、運行和管控的綜合支撐環境,，它是模型的集成容器和模型運行的最終載體，支持綜合仿真推演與效能評估分系統從實體模型接入,、BOM組件開發和測試,、成員規劃和組裝、系統部署到仿真運行及其運行管理的全過程,。
綜合仿真推演與效能評估分系統以仿真任務中的想定為依據,，從資源管理分系統中下載所需的實體模型BOM組件、評估方法模型、仿真想定,、數字地圖,、數據采集需求等信息，并根據本次仿真實驗的硬件資源進行成員規劃,、數據采集規劃,、成員生成、成員部署,；在仿真推演過程中，綜合仿真推演與效能評估分系統在想定動態分發,、運行控制,、導調等功能的支持下推進和控制仿真過程，部分調整仿真實體的屬性和行為,，并按照數據采集任務實時分散采集仿真數據,；在效能評估階段，綜合仿真推演與效能評估分系統將采集數據分類回存到資源管理分系統中,，提供效能評估工具對入庫的仿真數據進行處理,。
為此，仿真平臺通過仿真實驗規劃,、仿真運行管控和仿真運行支撐三個環境提供仿真設計,、開發、規劃,、運行和管控功能,，從成員規劃和組裝、系統部署到仿真推演及其運行管理的全過程,，支持綜合仿真推演與效能評估分系統,。
■ 主要特點

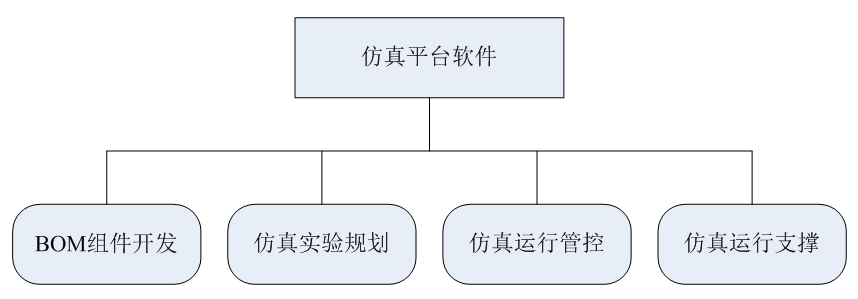

仿真平臺軟件由BOM組件開發、仿真實驗規劃,、仿真運行管控,、仿真運行支撐組成，如下圖所示,。
■ 應用案例
應用于總參某研究所,、西北工業大學電子信息學院等
■ 技術指標

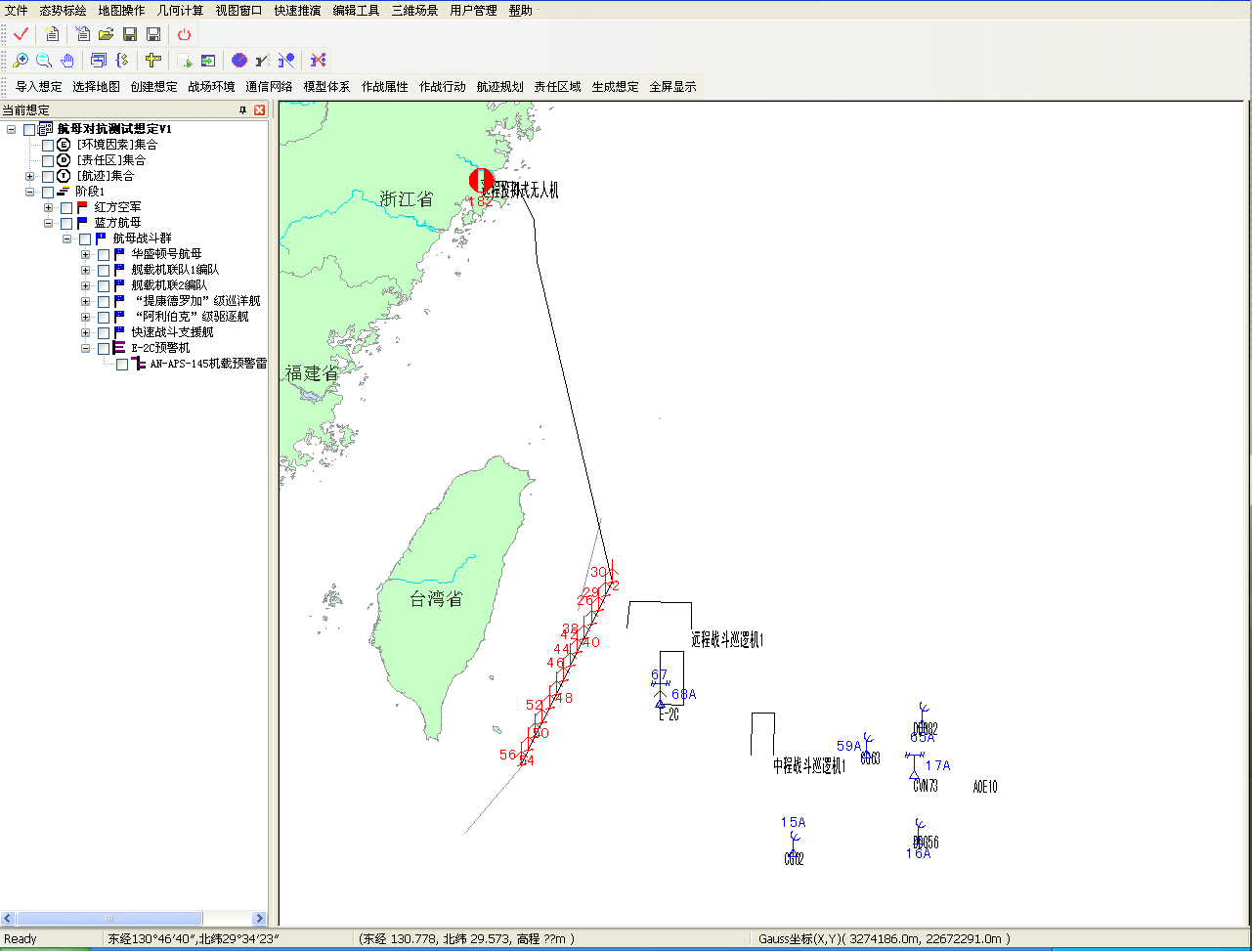

仿真實驗規劃環境的功能需求包括：
(1) 能夠把想定文件轉換為仿真腳本文件，并解析實體列表信息,；
(2) 能夠根據上次使用的規劃模板自動生成規劃信息,；
(3) 能夠通過人機界面修改聯邦信息和聯邦成員信息，調整實體的規劃信息,；
(4) 能夠生成包含仿真腳本,、仿真導調、仿真規劃等信息的仿真實驗方案文件；
(5) 能夠把實驗方案文件按照仿真實驗任務號上傳到資源庫,；
(6) 能夠?qū)胍延械姆桨肝募?，通過人機界面重新調整方案中實例的規劃信息，生產新的方案文件,；
(7) 能夠根據離線采集要求文件,，規劃生成數據采集計劃文件；
(8) 能夠通過人機界面實現按仿真節點對采集數據分組的能力,；
(9) 采集計劃文件上傳到資源庫中指定仿真任務號下,。

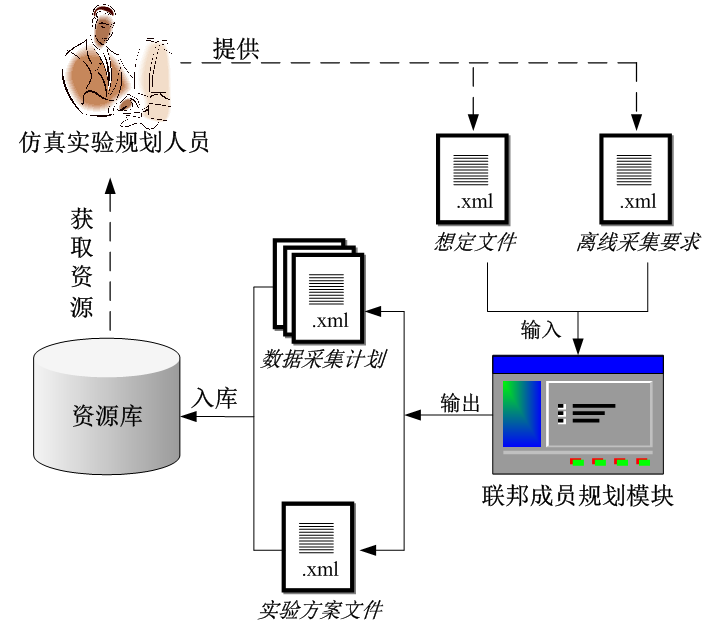

仿真實驗規劃環境工作流程
綜合仿真推演與效能評估分系統的規劃階段中，仿真實驗規劃人員根據仿真任務從資源庫獲取所需的資源,，包括仿真運行所需的想定文件,、規劃所需的參與推演的所有實體信息和離線采集要求文件。仿真實驗規劃人員通過仿真平臺軟件提供的仿真實驗規劃環境中的各種工具,，規劃出推演所需的實驗方案文件和數據采集計劃,。
仿真運行管控環境功能需求包括：
(1) 能夠根據成員規劃信息，裝配所需的組件資源包生成成員資源包,；
(2) 能夠根據實驗方案文件中的成員規劃信息,，在仿真運行之前把成員資源和數據采集計劃文件部署到指定的仿真節點上；
(3) 能夠?qū)Ψ抡鎸嶒灧桨肝募械娜蝿召Y源進行檢測,、調度,；
(4) 能夠在仿真運行過程中監控聯邦成員運行狀態；
(5) 能夠在仿真運行過程中修改聯邦的推進步長,；
(6) 能夠把監視到的成員狀態信息通過人機界面展現給用戶,，以不同顏色描述成員正常與異常情況的狀態；
(7) 能夠根據方案信息提供的運行次數進行單次推演和支持蒙特卡洛方法的多次重復推演,；
(8) 能夠提供對某個實體類的所有實例進行導調腳本的顯示和修改,；
(9) 能夠?qū)δ骋粚嵗M行導調腳本的顯示和修改；
(10) 能夠在聯邦運行結束時自動將在運行過程中設置的導調命令保存在導調腳本文件中,；
(11) 能夠把導調腳本文件上傳到資源庫中指定的仿真任務號下,；
(12) 能夠提取方案文件中的規劃信息和想定信息，在仿真運行過程中通過RTI隨著仿真時間的推進動態發送想定數據,；
(13) 能夠根據數據采集計劃,，同步采集仿真運行過程中其他聯邦成員輸出的數據，并入庫存儲的功能,；
(14) 能夠根據配置的觀測文件,，在仿真運行過程中顯示所訂購的其他聯邦成員輸出數據。

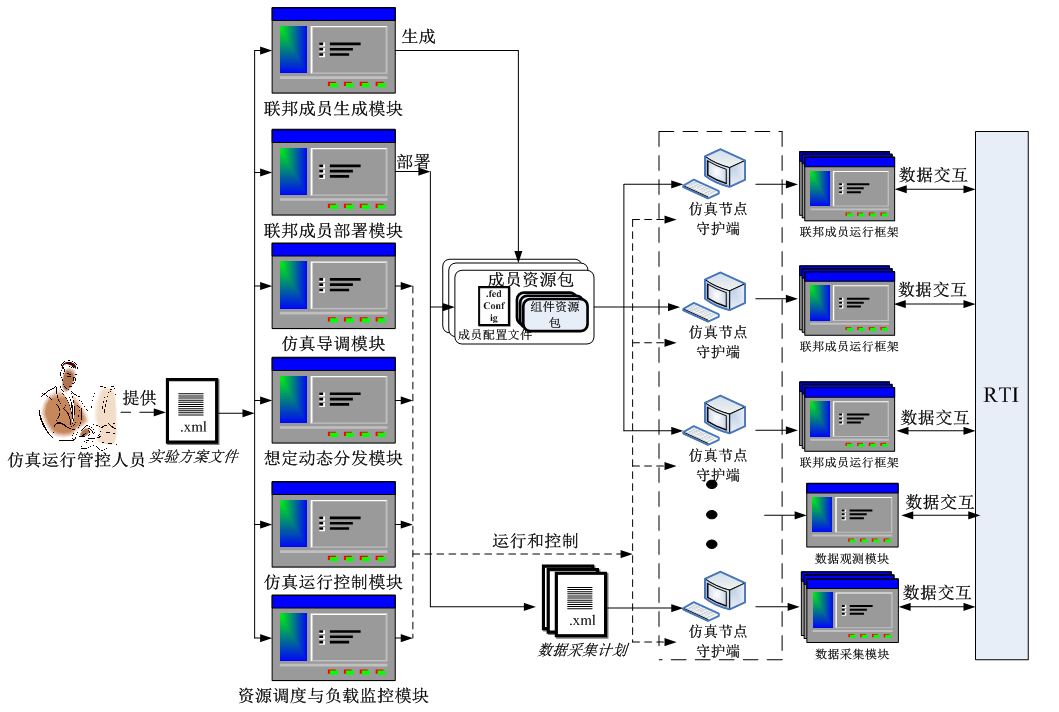

仿真運行管控環境的工作流程如下圖所示,，在綜合仿真推演與效能評估分系統的推演階 段,，仿真運行管控人員通過仿真運行管控環境，根據實驗方案文件獲取參與推演的所有仿真節點信息，根據實驗方案文件中的規劃信息檢測,、生成并部署成員資源包到相應的仿真節點上,，然后啟動仿真節點上聯邦成員運行框架，從而自動從本地加載已部署的成員資源包創建聯邦成員應用程序,。在推演過程中,，仿真運行管控人員可根據需要向相應的聯邦成員發出控制命令，改變其運行狀態,，可通過導調控制信息有限地改變仿真實體的狀態值,，可以在仿真過程配置觀測聯邦成員之間的交互數據。
仿真運行管控環境工作流程
仿真運行支撐環境功能需求包括：
(1) 能夠讀取所需的聯邦成員資源,，加載所需的BOM組件資源包,；
(2) 能夠接收外部的控制命令，觸發相應的仿真運行狀態,，如運行、暫停和結束,；
(3) 能夠在仿真運行過程中,，提供人機界面監視組件的運行狀態；
(4) 能夠根據需要生成聯邦成員性能日志文件,；
(5) 能夠根據需要控制聯邦成員中BOM組件的運行日志生成,。
在綜合仿真推演與效能評估分系統的推演階段，仿真運行支撐環境為基于組件的聯邦成員提供一個通用的聯邦成員運行框架,，加載所需的組件資源,。仿真運行管控環境通過發送各種信息，如運行控制信息,、想定信息和導調信息,，通過RTI與基于組件的聯邦成員實現數據的交互。通過公布和訂購關系,，基于組件的聯邦成員發送的數據也能夠被仿真運行管控環境提供的數據采集模塊所采集,。

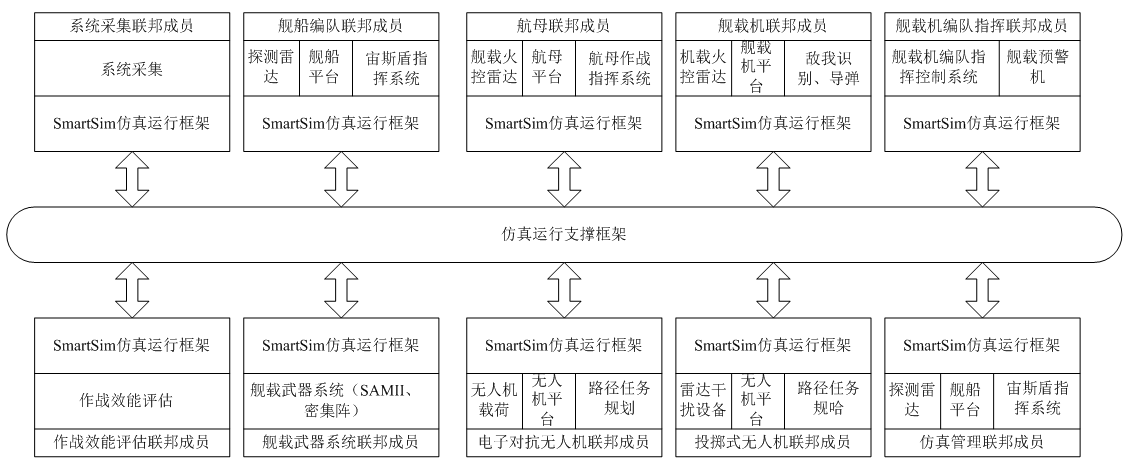

仿真運行支撐環境工作流程
