■ 測試框圖

SM603E驗證裝置從功能上由5V直流電源、工控機、千兆以太網hub以及測試線纜等組成,，測試板卡在工控機內部安裝,。測試系統原理框圖如下圖所示。

■ 應用案例

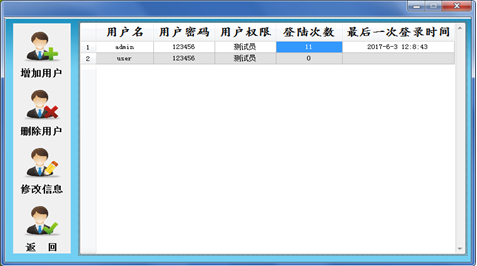

                           測試設備                                                               用戶管理界面

■ 主要功能

u 良好的人機交互功能,；

u 針對客戶特定需求開發專用上層軟件,，方便操作，客戶感受度良好,；

u 測試設備能夠為產品提供5V直流電源,。5V直流電源為產品以及測試環境中相關設備提供5V供電輸出。

u 提供工控機,，2.6GHz,，4核，內存不小于16GB,，硬盤不小于1T,，USB不少于2個，以太網不小于1路,，RS-232串口不小于2路,；顯示器尺寸不小于15寸。

u 以太網測試設備支持1路100BASE-t總線協議符合性,、速率,、傳輸性能和丟包率測試；

u 過渡板：過渡板用于機箱與試驗臺的連接,，能夠支持震動試驗,、沖擊試驗和加速度試驗。

u 試驗機箱用來安裝SM603E板卡,，安裝在過渡板上或者獨立進行先關測試,；

u 電纜包括供電電纜和接口電纜,。電纜長度不小于1.5米。供電電纜支持5V供電,，通流能力不小于6A,。接口電纜信號包括2路RS-232接口和1路100Mbps以太網口。,。整個系統的架構如圖所示：

u 測試軟件：主要實現握手測試,、BIT測試、模擬量輸入,、輸出測試,、離散量輸入輸出測試、60X總線測試,、RS232總線測試,。
